变压器局放监测装置采用特高频法或高频脉冲电流法实现局部放电检测，通过传感器检测变压器内部局部放电激发的电磁波信号，检测到的信号经过滤波、射频前置放大器和检波器后，由高速数据采集模块进行采样、存储、数字信号处理与分析，经过现场监测单元处理后的数据通过光纤上传至主处理器单元。每次采样长度为50个工频周期，监测周期可调，可通过现场和远程按需设定监测周期。主处理器单元通过在其上运行的故障诊断专家系统根据从现场监测单元送来的的数据，组建故障模式数据库，对变压器绝缘状态进行诊断，并以多种方式显示放电指纹特征数据；在主处理器单元上存储的局部放电历史测量数据可供工作人员及远程管理系统查询。变压器局放监测IED有1-16个同步的高速采样通道，每台变压器可以配置1-16个超高频传感器或1-2个高频脉冲电流传感器。

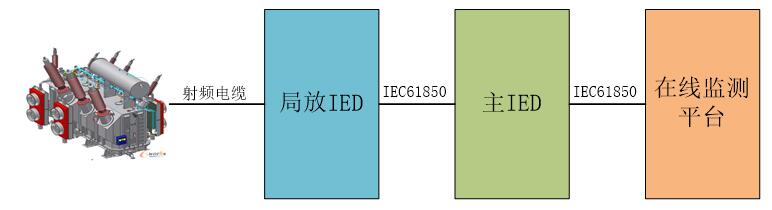

变压器局放监测系统组成
变压器局放监测IED对局部放电特征量进行分析，包含以下基本参量：最大放电量及放电相位，放电次数，平均放电量。正常运行时，系统可随时在线监测、记录变压器的状态，并利用诊断系统对设备的运行状态进行分析判断。当变压器出现异常时，该系统快速采集、处理故障数据，同时完成在线计算、存储、统计、报警、分析报表和数据远传等功能。
2、系统组成

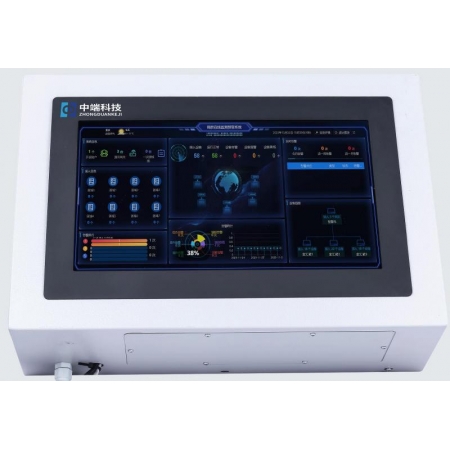

局放采集装置采用模拟滤波 、脉冲分组、周期脉冲剔除、设置动态阈值等综合抗干扰措施，使测试数据真实可靠。
装置采用嵌入式高性能处理器，在保证高速采样的同时，大幅降低了装置功耗。
AC220V电压供电，能够监测局放传感器，以太网或RS485通讯，支持各种网络通信协议。
支持壁挂式、卡轨式和磁吸式、19英寸标准2U机箱安装。

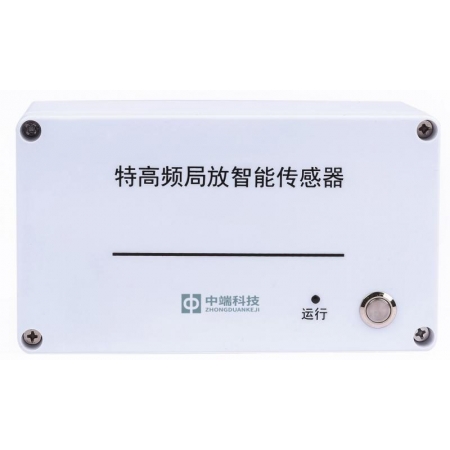

UHF传感器主要是用来采集变压器内部发生局放时产生的高频信号，此传感器直接固定在出油口的法兰上，这样安装的好处是保证高频传感器采集的高频信号是变压器里面的第一手信号，有效防止了从高频传感器处引外界干扰信号，保证了高频传感器采集高频信号的纯净度和可信对。
变压器接地母排穿过高频脉冲传感器，接地线传播的局部放电信号耦合到该传感器，输出相应的电流信号 ，采样罗氏线圈工作原理，无二次开路危险 ，可开合结构，方便安装 ，防水等级可达 IP68，户内户外均可使用。尤其适用干式变压器局放监测。
射频号传输线采用LMR-400电缆线是聚乙烯螺旋绝缘皱纹铜管射频电缆，该电缆对信号的衰减小、抗干扰能力强，主要运用于射频信号的传输。
